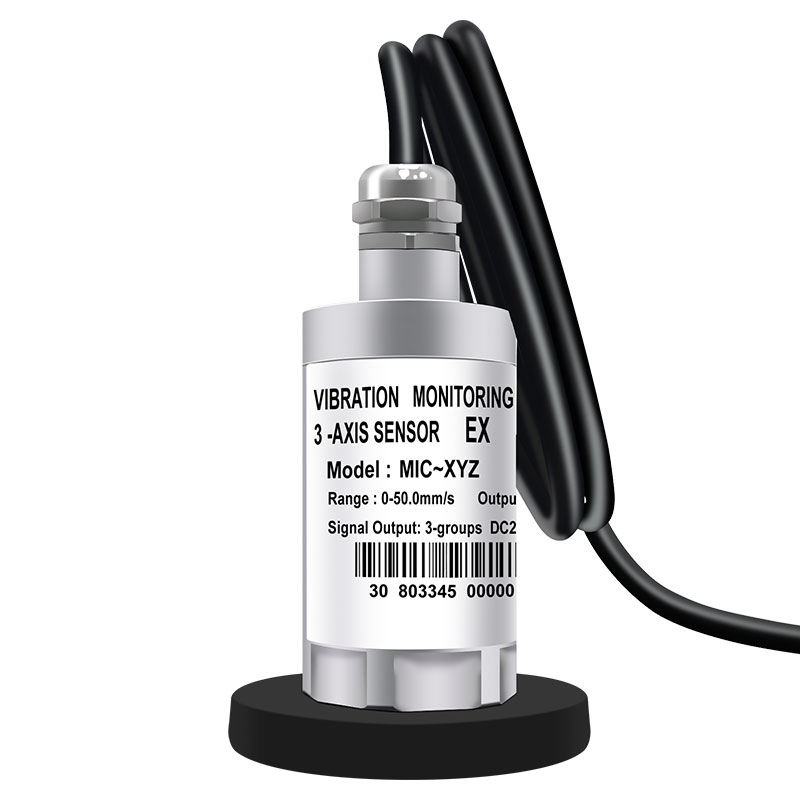

本公司生产的小型振动传感器是在压电式加速度传感器的基础上，增加了精密处理电路，把振动速度量或加速度量变送成对应4-20mA输出，直接连接DCS、PLC或其它设备，构成高精度振动监控系统，中间减掉了通过仪表转换变送输出部分，结构更简单，大大提高了精确度，性能也更稳定，是监测风机、电机、水泵，压缩机等工厂设备绝对振动的最优选择。

技术参数：

1  频率响应：10～ 1000 Hz

2  测量范围：0～ 10g（峰值）;0-200mm/s（有效值）

3  信号输出：4～20mA（±0.05）

4  输出阻抗：≤500Ω

5  工作电压：DC12～ 36V±10%

6  接线方式：二线制

7  测量方向：任意

8  使用环境：温   度  -30℃～100℃   相对湿度 ≤90%

9  外形尺寸： 30×40mm

10 安装螺纹：磁吸座或M8螺钉

11 重    量：约300g

选型表

实例：MIC-HZD-B  -C（V02）-D （12）-E（02）-F(4)

表示：测量类型---不防爆速度量，量程---0 -20mm/s，安装方式----M10 × 1.0，电缆长度2米，4-20mA。

八）．安 装

8．1 安装位置：安装于被测振动点上，将变送器底部固定在被测壳体上，然后将变送器拧在上面拧紧即可。

8．2 接线方式

A：RS485通讯接线说明：红色导线接DC24V电源正端，蓝色导线接DC24V电源负端，同时黑线和绿线也是4～20mA输出引线。连接导线要求有良好的绝缘性能，采用四芯屏蔽电缆。RS485通讯输出接线方式：

四线制接线： 红线----24V正；蓝线----24V负

485输出【黑线---A；绿线---B】

出厂默认：设备地址【1】：波特率是9600

B:三轴4-20mA输出

红色导线接DC24V电源正端，蓝色导线接X轴4～20mA输出，绿色导线接Y轴4～20mA输出，黑色导线接Z轴4～20mA输出，连接导线要求有良好的绝缘性能，采用四芯屏蔽电缆。
