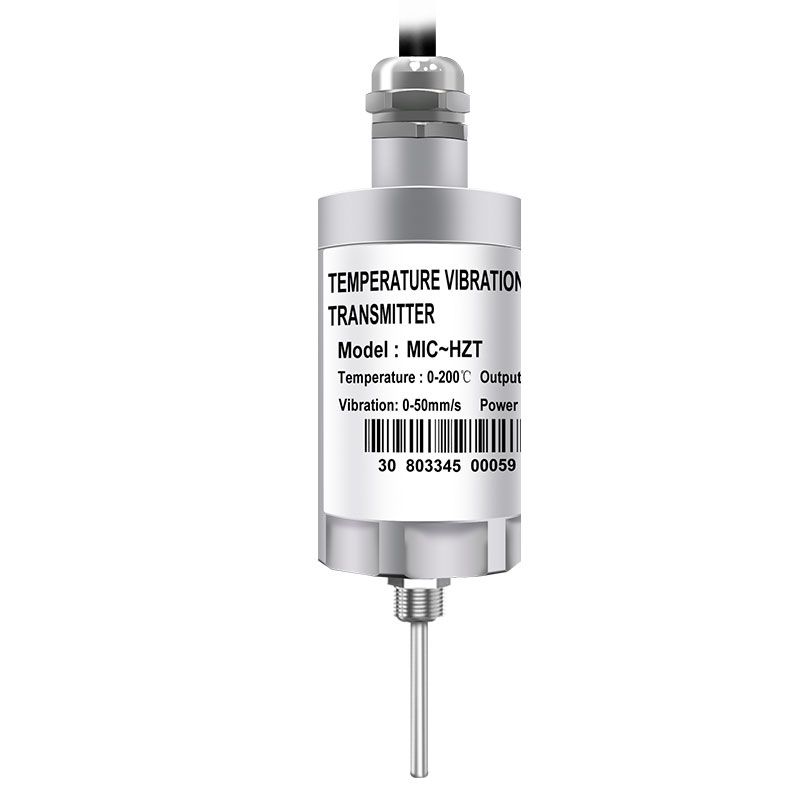

小型温振一体化变送器

小型温振一体化变送器

更新:2020-03-03 14:45:36      点击:
小型温振一体化变送器为我公司自主研发的微型变送器,主要由压电敏感元件及测量、转换、积分、放大、变送等主要电路组成。它在原压电式加速度传感器的基础上,增加了内置精密积分电路,实现速度量的输出,具有动态特性优良、频响宽、使用寿命长、外观小而精致的特点。本产品具有接线容错保护,稳定性好,抗干扰能力强等优良特性。
提交订单
详情

一)概述:

小型温振一体化变送器为我公司自主研发的微型变送器,主要由压电敏感元件及测量、转换、积分、放大、变送等主要电路组成。它在原压电式加速度传感器的基础上,增加了内置精密积分电路,实现速度量的输出,具有动态特性优良、频响宽、使用寿命长、外观小而精致的特点。本产品具有接线容错保护,稳定性好,抗干扰能力强等优良特性。

二)主要技术参数:

测量范围:振动速度 0-200mm/s

振动加速度 0-50g

振动位移 0-8000um

1. 输出方式:4-20mA两线制(详见引线端标识),RS485通讯

2. 响应频率:2Hz-2000HZ(加速度量)

5Hz-2000HZ(速度量)

10Hz-2000HZ(振动位移量)

3. 速度方向:从底部到传感器(正向)

4. 环境温度:-40℃~+85℃

5. 精确度±5%

6. 供电电压:+24VDC

7. 可承受最大冲击力:2000g

8. 压电材料:PZT-5

9. 防护等级:Ip67

10. 量: 约110g

11. 外壳材料:航空铝 不锈钢

12. 防爆等级:EX ia IIB T5 Ga

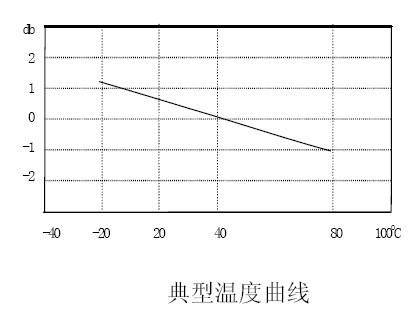

三)温度曲线参数


四)频响曲线参数



五)外形图

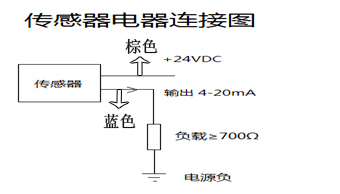

六)原理及接线图






备注:本产品内部已经做了防倒插功能,所以引线没有正负之分,单轴:+24V随意接一根线,4-20mA接另外一根线即可。

七)选型表

MIC-HZD压电式一体化振动变送器选型

MIC-HZD-□-C□□-D□□-E□□-F□□

HZD测量类型

C量程

D 安装螺纹

E 电缆长度

F 输出方式

B(不防爆型

F(防爆型

V:

01: 0~10mm/s

02: 0~20mm/s

03: 0~30mm/s

.........

D:

01: 0~100um

02: 0~200um

03: 0~300um

........

11: M8*1.25

12: M10*1.0

13: M5*0.8

14: 1/4~28

15: 磁吸座

16:特殊定做

01: 1m

02: 2m

03: 3m

.............

4:4-20mA(默认)

SRS485

实例:MIC-HZD-B  -CV02-D 12-E02-F(4)

表示:测量类型---不防爆速度量,量程---0 -20mm/s,安装方式----M10 × 1.0,电缆长度2米,4-20mA。


八).安

8.1 安装位置:安装于被测振动点上,将变送器底部固定在被测壳体上,然后将变送器拧在上面拧紧即可。

8.2 接线方式

A:RS485通讯接线说明:红色导线接DC24V电源正端,蓝色导线接DC24V电源负端,同时黑线和绿线也是4~20mA输出引线。连接导线要求有良好的绝缘性能,采用四芯屏蔽电缆。RS485通讯输出接线方式:

四线制接线: 红线----24V正;蓝线----24V负

485输出【黑线---A;绿线---B】

出厂默认:设备地址【1】:波特率是9600

B:三轴4-20mA输出

红色导线接DC24V电源正端,蓝色导线接X轴4~20mA输出,绿色导线接Y轴4~20mA输出,黑色导线接Z轴4~20mA输出,连接导线要求有良好的绝缘性能,采用四芯屏蔽电缆。
