一、概述:
KH185平膜型压力变送器采用进口高精度、高稳定性敏感组件，经过高可靠性的放大电路及精密的温度补偿，将被测介质的绝压或表压转换成4~20mA标准信号，高质量的传感器、精湛的封装技术以及完善的装配工艺确仪表及工 业计算机或集散系统接口，实现生产过程的自动测量和控制。广泛应用于石油、治金、化工、电力、轻工、机械和环保等领域

二、特   点：                                             三、应   用：

极高的性价比                                              液压及气动控制系统
全焊接结构及不锈钢隔离膜片                       工业过程检测与控制
防雷击、防射频干扰                                    化工涂料
反向极性保护及限流保护                              油漆检测系统
体积小、外形美观                                        泥浆、沥青、原油
高精度、高稳定性、高可靠性                        各种粘稠介质

四、输出信号:

输出信号  4~20mA（二线）  1~5V(三线)
工作电压   DC 12~40V           DC12~40V

五、技术参数:
测量介质   与316不锈钢兼容的各种气体、液体
量      程   0~100MPa
输出信号   4~20mA、1~5V
工作电压   12~40V，标准 DC 24V±5%、纹波小于1%
工作温度   －20℃~+80℃
相对湿度   0%~100%
负载电阻   电流输出：≥800Ω，电压输出：50KΩ以上
绝缘电阻   ≥2000Ω （DC 1000V）

六、性能参数:
温度影响：最大量程±1.0% （补偿温度：－10℃~+70℃ ，包括零点和量程总的温度影响）
稳 定 性：最大量程的0.25% /1年
负载电阻：可忽略不计
过载压力：2倍于满量程
精       度：±0.5%（包括非线性、重复性及回差在内的综合误差）
防护等级：IP65

七、结构特性:
膜片材料：316不锈钢
接头材料：316不锈钢
外壳材料：304不锈钢
过程连接：M20×1.5
引线方式：电缆线（标准长度1m）
重    量：约0.3Kg

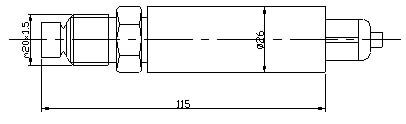

八、结构尺寸:
