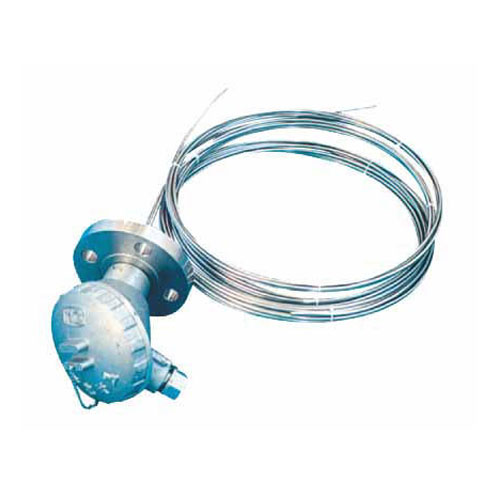

多点热电偶适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。 多点热电偶广泛应用于大化肥合成塔、存储罐等装置中。那么如何来安装和调试呢？请看下面的具体操作步骤：


多点热电偶安装步骤

a、确定加氢反应器内部层床及填料安装完毕

b、确定反应器内部脚手架搭接完毕。

c、确定反应器内部施工用照明安装完毕。

g、依据22点热电偶检测元件分布图（如图1）及反应器内部情况，对此多点热电偶检测元件专用卡子进行安装：首先专业工程师依据热电偶检测元件走向对专用卡子固定位置进行标记，然后由专业焊工对卡子进行焊接（氩弧焊）固定并进行防腐处理。

e、22点热电偶吊装及紧固件固定。

f、22点热电偶检测元件敷设：根据每支检测元件的位号及多点热电偶检测点分布图，运用弯管器对热电偶检测元件进行敷设，终固定在事先焊接好的专用卡子上。

d、拆卸脚手架及临时照明、并清理反应器内部垃圾，经监理、甲方、业主三方确认合格后，对反应器进行封顶。

多点热电偶调试

     在设备投用前要对多点热电偶进行系统调试，在系统调试过程中，如果遇到DCS温度显示中其中一支热电偶的测量温度比实际温度偏低，首先应考虑接线是否正确。经过现场检查发现仅热电偶端补偿导线正负极接反，然后将补偿导线正确连接，从而消除仪表故障状态。现在让我们来具体分析以下补偿导线在热电偶端反接为什么会出现DCS温度显示偏低的情况。
