在热电偶补偿导线接入热电偶进行测温时,经常会出现由于补偿导线接错、接反、超出使用范围等问题,影响到测量结果的真实性。本文介绍了热电偶补偿导线的工作原理、结构及分类,指出了现场使用中应注意的问题及如何正确使用热电偶补偿导线,为我们在今后热电偶补偿导线的使用中提供了一些参考。

补偿导线和补偿线缆是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长和补偿型两种。



基本型号及名称
型号 名称
KX-GS-VV 聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPV 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPVP 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VVP 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-HS-FF 氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1F 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1FP1 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FFP1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105 氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105P1 氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105P1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆

注：

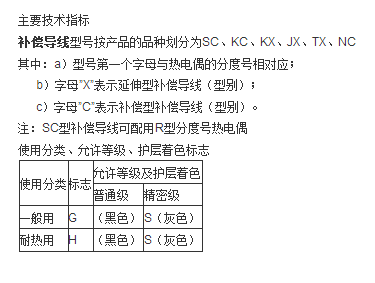

1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的第一项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R”表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯（Y）绝缘、交联聚乙烯（YJ）绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带（P3）、复合铜带（P2）；
5、需阻燃型补偿电缆，应在原型号前加“ZR-”。
6、需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装；加“-32”表示钢丝铠装。



型号


产品名称
ZR-KX-GsVV 阻燃聚氯乙烯绝缘及护套精密级单股导体，K分度号热电偶用补偿导线
ZR-KX-GsVVR 阻燃聚氯乙烯绝缘及护套精密级多股导体，K分度号热电偶用补偿软导线
ZR-KX-GsVVP 阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆
ZR-KX-GsVVRP 阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆
ZR-KX-GsVPVP 阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆
ZR-KX-GsVPVRP 阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆
ZR-KX-GsVVPl 阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆
ZR-KX-GsVVRPl 阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆
ZR-KX-GsVPlVPl 阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆
ZR-KX-GsVPlVRPl 阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆
ZR-KX-GsVVP2 阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆
ZR-KX-GsVVRP2 阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆
ZR-KX-GsVP2VP2 阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆
ZR-KX-GsVP2VRP2 阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆
耐热260℃和耐热100℃高温K型补偿电缆
ZR-KX-HA-FFP 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZR-KX-HA-FFRP 氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
ZR-KX-HA-FPFP 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZR-KX-HA-FPFRP 氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
ZR-KX-HA-FVP 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZR-KX-HA-FVRP 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
ZR-KX-HA-FPVP 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZR-KX-HA-FPVRP 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
ZR-KX-HA-FGP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZR-KX-HA-FGRP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
ZR-KX-HA-FPGP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZR-KX-HA-FPGRP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
ZR-KX-GA-YJVP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZR-KX-GA-YJVRP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
ZR-KX-GA-YJPVP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZR-KX-GA-YJPVRP 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
ZR-KX-GA-VV 聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用阻燃型补偿电缆
ZR-KX-GA-VPV 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用阻燃型补偿电缆
ZR-KX-GA-VPVP 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用阻燃型补偿电缆
ZR-KX-GA-VVP 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用阻燃型补偿电缆
ZR-KX-HA-FF 氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温阻燃型补偿电缆
ZR-KX-HA-FP1F 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温阻燃型补偿电缆
ZR-KX-HA-FP1FP1 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温阻燃型补偿电缆
ZR-KX-HA-FFP1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温阻燃型补偿电缆
ZR-KX-HA-FV105 氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级K分度热电偶用高温阻燃型补偿电缆
ZR-KX-HA-FP1V105 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温阻燃型补偿电缆
ZR-KX-HA-FP1V105P1 氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用阻燃型高温补偿电缆
ZR-KX-HA-FV105P1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温阻燃型补偿电缆
ZRKX-HA-FGP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZRKX-HA-FGRP 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆
ZRKX-HA-FPGP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿电缆
ZRKX-HA-FPGRP 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用阻燃型补偿软电缆

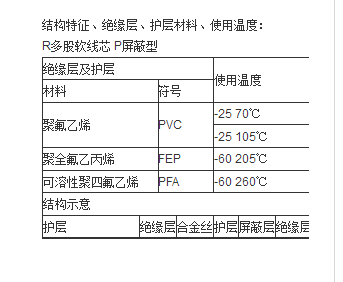

护套材料 高温氟塑料 护套 颜色：灰色 温度：-60-260
可根据需要提供聚乙烯（Y）绝缘、 交联聚乙烯（YJ）绝缘补偿电缆。
屏蔽材质：铜丝屏蔽或镀锡屏蔽
绝缘电阻: 25MΩ.km
电压试验：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃标准中A、 B、 C类规定
热电动势及允差：精密级 8137 ±60（±1.5℃）

热电偶用补偿导线的作用是用来延伸热电极即移动热电偶的冷端，与显示一起联接构成温测系统。本产品采用GB/Y4989-94《热电偶用补偿导线》国家标准（等效采用IEC584-3《热电偶第三部分-补偿导线》国际标准），绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸、碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度-60~205~260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
