民兴工业烤炉温度自动化管制方案1
|
|
|
民兴工业烤炉温度自动化管制方案一 详细介绍
一、技术要求
烤炉自动化管制需求事项：
1.烤炉温度要能设定上、下限标准；
2.出现以下几种情况需有自动报警；
2.1.炉温刚超出上、下限时；
2.2.烤炉自动熄火；
2.3.烤炉温度正常，流水线故障停止（5分钟）运行；
3.记录仪上异常可自行标示；
4.以上报警提示需有手机短信及目视两种；
5.生产线开始运行，炉温一般不会达到标准值，设定等待时间（20-30分钟）内不报警；
6.生产前后，开关炉不报警；

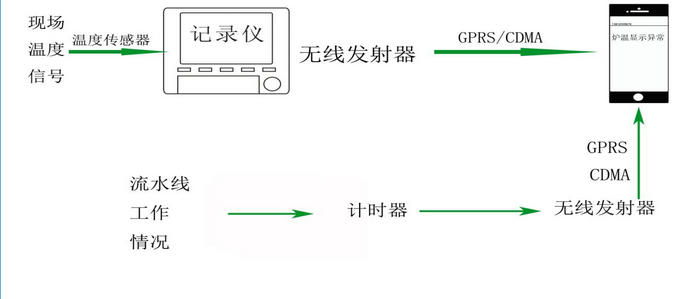

二、简易方案图
三、说明
炉温通过温度传感器输入到记录仪，进行显示并且记录，记录仪可通过设置，高温报警，低温报警，通过继电器驱动无线发射器，使用手机卡借助GPRS或者CDMA来实现短信报警。建议炉温用3至5个温度传感器来测量温度。
流水线异常情况：工件进炉的地方加装一个光电对射开光来检测是否在恒定时间有工件或者托架进入烤炉，从而实时驱动计时器使之复位，若在恒定的时间没有感应到流水线上有支架或者工件则不会驱动计时器复位，超过预设时间后报警，也可通过手机卡借助GPRS或者CDMA来实现短信报警。
